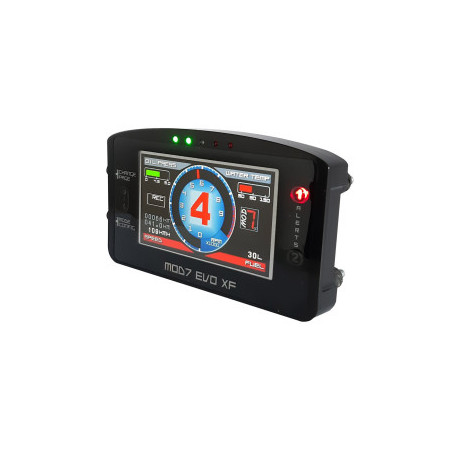

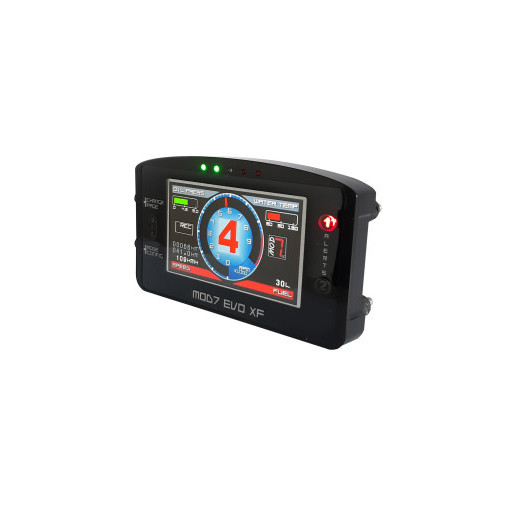

Tableau de bord MOD 7 Evo XF Data

Ce tableau de bord MOD 7 EVO XF-DATA possède une configuration facile sans avoir besoin d'un ordinateur, tout se fait directement sur le dashboard.

Ses fonctionnalités principales sont:

- AFFICHAGE

Ecran d'accueil avec image MOD7 RACING
2 pages d'informations si vous n'utilisez pas le rapport engagé
3 pages d'informations si vous utilisez le rapport engagé par calculs
4 pages d'informations si vous utilisez le rapport engagé pour boite séquentielle
Bargraph sectionnel pour le régime moteur, avec zone rouge programmable
Régime à aiguille nouveau design
Pression d'huile et Température d'eau style vumètre (Bargraph horizontal)
Rapport engagé en très gros chiffre sur pages 3 et 4
Luminosité de l'écran réglable sur 3 niveaux pour un confort optimal

- REGIME MOTEUR

Affichage de 0 à 10000 tr/min
Page1 : format Bargraph sectionnel jusqu'à 9000 tr/min avec zone rouge programmable
Page2 : format Aiguille jusqu'à 10000 tr/mni
Format digital jusqu'à 10000 tr/min
Prise d'information en sortie du calculateur d'injection ou sur le primaire bobine
Mémoire du régime maxi et affichage une fois le moteur coupé

- RAPPORT ENGAGE

Pour boite séquentielle si activation de la 3ème fonction analogique
Pour boite classique, H et Crabots, fonctionnant sans capteur par calculs entre régime et vitesse
Auto-apprentissage des rapports en roulant

- SHIFT LIGHT

5 leds ultra-lumineuses : 2 vertes, 1 orange, 2 rouges
Allumage progressif (séquentiel), puis clignotement lorsqu'elles sont toutes allumées
Chaque led reçoit son propre régime d'allumage

- TEMPERATURE D'EAU

Lecture possible de la sonde d'origine de l'auto avec correction possible (ré-étalonnage)
Alerte 1 de température élevée programmable à led rouge
Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
Mémoire de la température maxi et affichage permanent en Page 1
Lecture possible d'une sonde MOD7 avec connecteur

- PRESSION D'HUILE

Nécessite un capteur VDO 10 bars (non fourni)
Alerte OIL programmable à led rouge pour pression faible de 0,5 à 2,0 bars
Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
Mémoire de la pression maxi et affichage permanent en Page 1

- 3ème FONCTION ANALOGIQUE à PROGRAMMER soit
- RAPPORT ENGAGE

Fonctionne pour boîte séquentielle à potentiomètre
Affichage sur toutes les pages dans 2 formats
Affiche R, N, 1, 2, 3, 4, 5 et 6

- JAUGE ESSENCE

Lecture de la jauge essence d'origine de l'auto
Affichage en page 2
Programmation par palier de 10 litres de 00 à 60 litres maxi

- PRESSION D'ESSENCE

Lecture d'un capteur VDO 10 bars (non fourni)
Affichage en page 1
Alerte pression faible AL2 à led orange programmable de 2,5 à 4,0 bars

- PRESSION DU TURBO

Lecture d'un capteur VDO 2 bars (non fourni)
Affichage en page 1
Alerte pression élevée AL2 à led orange programmable de 0,5 à 2,0 bars

- VITESSE

Affichage jusqu'à 300 km/h en page 2
Lecture du capteur magnétique 'ils' fourni avec son aimant
Réglage de la circonférence des roues motrices de 1m40 (10") à 2m30 (21")
Mémoire de la vitesse maxi et affichage une fois le moteur coupé

- DISTANCES

Distance totale parcourue jusqu'à 50000km
Trip journalier jusqu'à 999,9km avec remise à 0.0 manuelle

- ANALYSE DES DONNEES

Disponible en option à la commande ou à postériori (avec retour usine pour activation)
Acquisition des fonctions Régime, Vitesse, Rapport, Température d'eau, Pression d'huile
Acquisition toutes les 0,2ms (5 fois par seconde)
Durée d'enregistrement maxi : 2 heures
Lecture après enregistrement directement sur l'écran du dashboard
Arrêt / Reprise des enregistrements sans effacement
Ecran de visualisation divisé en 2 : Graphique et Valeurs numériques

Fixation par 4 silent blocs

Dimensions: 160x92x19mm
Poids total avec capteurs et faisceaux: environ 380g
